关键词：CASS 地籍调查 地籍图

　　地籍测量作为土地管理工作的基础，是以地籍调查为依据，测量技术为手段，在遵循测量原则的条件下，精确地测出各类土地要素及地籍图，以满足土地管理部门及其它国民经济建设部门需要的服务性工作。目前，数字化地图已然与我们的生活息息相关，为了实现土地现代化信息管理，就必须创建城镇数字地籍数据库，而城镇数字地籍测量是建立城镇地籍数据库的基础。同时，地籍测图制图的方法也将随着计算机技术的发展向着现代化、自动化、数字化制图的方向发展。

　　一、Cass9.0制图软件功能介绍

　　在地形图绘制、地籍图绘制及工程应用领域，运用最普遍的是CASS制图软件，它是基于AutoCAD平台的数字化成图软件，面向GIS，打通数字化成图系统与GIS接口实现与GIS无缝对接。Cass9.0绘图软件运行速度更快更稳定，除此之外突出了其自动化、高精度、整体性强、时势性强及适用性强的特点。因此，数字化地籍测绘已然成为地籍测量的主要方法之一。

　　二、地籍测量工作流程

　　数字化地籍测量通常采用一下两种方法进行：其一是先权属调查，后测绘地形图，后种方法与前者相反，并且把权属信息加入到地形图。

　　测绘前准备工作分为两方面，首先借电脑设备获取测区位置和地图，做好确定土地权属调查工作，并将其成果作为土地登记的依据;然后选择GPS、全站仪、钢尺等测量工具进行精密测量。地籍调查工作主要包括权属调查和地籍测量两个部分，两者相互联系却又有着本质的区别，前者主要由本宗和邻宗指界人实地共同指认界址点的位置、对界址点做出正确描述后由本宗和邻宗指界人员签名盖章确认;后者的工作重点是运用科学的手段和方法测定出界址点的位置、测算宗地面积、绘制地籍图等。数字地籍测量的任务则是将这两者的工作成果形成由计算机存储的数字、图形、文字信息。

地籍测量流程图

　　1.外业数据采集

　　1)控制测量

　　控制测量采用由GPS接收机和数据处理软件组成的全球卫星定位系统，定位方式确定为快速动态定位。

　　2)碎部(界址点坐标)测量

　　碎步测量通常采用的以GPS(RTK)、全站仪与草图绘制相结合的方式。这种测图方法的关键在于绘制出清晰、明了的草图(包括名称、房屋层数、房屋结构等)，这是顺利完成内业工作的重要保证，绘制草图时比例尺不宜过小，应当以确保地物之间相对关系的正确体现为宗旨。实际工作过程中，为了提高工作效率，通常对测区内所有界址点进行分析和统计之后才进行界址点坐标测量。

　　2.内业处理

　　1)内业处理开始于外业采集数据之后。具体做法是通过全站仪通讯软件将观测数据下载到计算机并将其存储为*.dat格式，并展绘到Cass9.0制图软件中，再结合已经绘制好的宗地草图完成初步成图，同时需要完成地籍各要素的加载，这样才能保障地籍图图形数据的完整性和准确性。这样就可以按照要求生成不同比例尺的宗地图、界址点成果表等内容，为地籍信息数据库的建立做好准备。

　　2)绘制地籍图

　　①地籍图的绘制依据是权属调查草图。该草图是权属调查员进行了实地参考和调查，并经过权利人的现场指界，确保所有数据正确无误后完成的。

　　②通常权属线绘制的方法有两种：一是先选择“地籍”菜单下的“绘制权属线”选项，然后依次输入本宗地的街道号、宗地号等信息，确定后标记位置，就可以计算出该宗地的面积并显示在屏幕上;二是先用复合线绘制闭合线，然后选择“复合线转为权属线”，就可直接将绘制好的闭合线(复合线)转化为权属线，同时在权属界线内输入相应的宗地号、地类号、权利人等属性信息便可完成一个封闭宗地的绘制并显示其界址线和面积。然后点击“地籍”菜单选项下的“注记界址点点名”——“全图注记”就可以全部显示该宗地的界址点号。

　　在编辑过程中界址点排列序号可能会随界址线改变而产生混乱，此时先点击“地籍”选项下的“重排界址点号”，然后选择“区域内按生成顺序重排”，选取指定的区域边界，按照命令提示依次输入界址点号，系统会自动生成按照顺序排列的点号，最后点击“注记界址点点名”就可以使界址点按照一定规律显示在图面上。

　　3.绘制宗地图

　　宗地图是描述宗地位置、界址点、界址线关系、相邻宗地编号的分宗地籍图。其内容包括：图幅号、地籍号、单位名称、宗地号、地类号和占地面积、界址点、点号、界址线和界址边长等。
       利用Cass9.0制图软件绘制宗地图的方法有两种：一、单块宗地绘制;二、批量处理.

　　1)单块宗地绘制

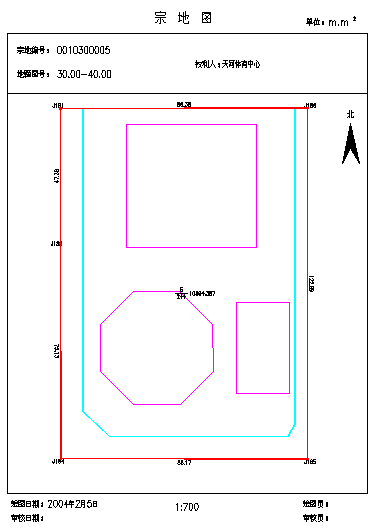

　　利用Cass9.0制图软件自动绘制单块宗地图，首先对图框进行设置,根据宗地的大小选择合适的比例尺。然后选择“地籍”菜单下的“地籍参数设置”选项，出现“宗地图参数设置”界面(如图1所示), 依次对参数进行设置, 点击确定即可生成该本宗地的宗地草图。生成的宗地草图按照国家统一标准要求进行整饰后即成一幅标准宗地图(如图2所示)。

　　图1：宗地图参数设置

　　2)批量处理

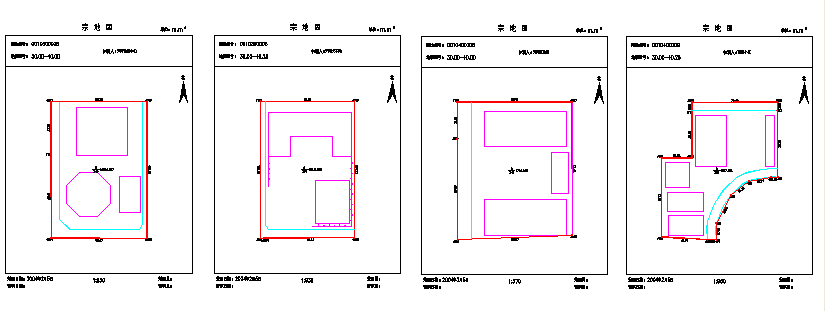

　　在Cass9.0制图软件中可实现自动批量绘制宗地图，具体做法是：选择“地籍”菜单下的“绘制宗地图框”选项，在弹出的对话框中选择合适的纸张并勾选“批量处理”, 然后用鼠标在屏幕上批量选取界址线, 就可以一次性完成多幅宗地图的绘制(如图3所示)。然而，批量生成宗地图时应当注意到，不同的宗地块面积不同，这会造成批量生成的宗地图比例尺凌乱不一致,给后期使用带来很大不便,所以在实际成图过程中一般不采用这种方法。

　　图3：批量作宗地图

　　4)数据质量检查

　　在宗地图绘制结束以后要进行的是内业复查，为了防止有漏测和处理不当的状况出现，通常要求以宗地草图及地籍调查表为依据，利用计算机完成数据的审核。例如：注记房屋的层数与结构、宗地门牌号等。内业复查也可利用Cass9.0软件的检查入库功能来进行，即利用Cass9.0软件对所选择的待检查项目自动进行图形和数据的检查，检查后如果发现有误，则会将错误结果以列表的形式显示在Cass9.0屏幕界面左侧。对错误列表双击就可以轻松定位到图形错误点，并选中错误发生实体，这种方法有效解决了因图形中多实体而造成的用户难以辨认的问题，对提高图形检查效率很有帮助。

　　5)输出地调表、宗地图表

　　地籍调查成果准确性的重要保障是地籍调查统计表和绘制宗地图表的完整性。Cass9.0软件不仅可以绘制宗地草图、自定义设置宗地图框;也可以绘制输出多种地籍表格(包括界址点坐标表、界址点成果表、依权属信息的面积分类统计表、城镇土地利用现状分类面积汇总表、城镇土地分类面积统计表、不同土地用途建筑密度和容积率统计表等)。

　　界址点成果表也可以先通过读取权属地籍图中带有属性信息的权属线，利用计算机绘图系统来获得;同时，可以自动、准确地完成以街道为单位的各类分类统计表，从而实现地籍信息的自动化管理。

　　6)数据入库

　　目前，土地管理已向着信息化的方向发展，城镇地籍调查的最终目的是建立数据库以便对外业地形数据和权属调查成果进行统一的管理和调用。Cass9.0制图软件在数据转换上充分发挥优势作用，自动、准确地将*dwg图形输出到Arcgis、Mapgis、Mapinfo等格式，执行了输出命令后，图形及其属性均可完成转换。

　　以上是本人在城镇地籍调查工作中及Cass9.0制图软件的教学过程中对该软件在地籍测量中的应用及作用提出的个人见解。总之，数字化地籍成图应用领域在不断地拓宽，CASS制图软件必将在整个地籍调查及测绘的各个领域中得到广泛的应用，因此熟练掌握CASS制图软件将会在很大程度上提高测绘工作的效率。

　　参考文献：

　　[1]古扎丽努尔·加马勒.科技创新导报.浅谈南方CASS绘图软件在地籍测量中的应用,2014.

　　[2]杨剑华.矿山测量.浅析CASS软件在地籍测绘中的应用,2011(02).

　　[3]杲晓春.科技风.谈CASS软件在城镇地籍调查内业中的应用,2013.
